Вы выяснили, что в вашем подъезде стоит цифровой домофон. Или мастер сказал по телефону: «У вас цифра, это сложнее». Что это значит на практике? Почему перенос трубки цифрового домофона отличается от координатного? И действительно ли это сложнее? Разберём все отличия простым языком — без лишней теории.

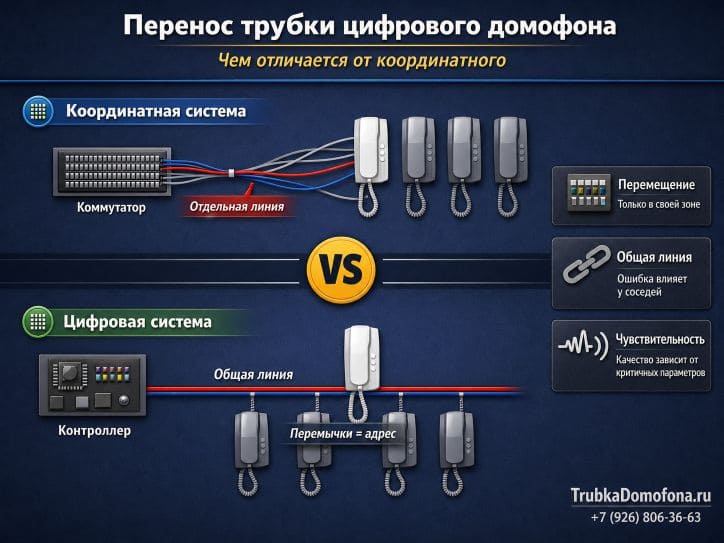

Координатный vs цифровой: главное различие
Разница — в способе адресации. Как система понимает, в какую квартиру направить звонок.
Координатный домофон. К каждой квартире идёт отдельная пара проводов от коммутатора. Номер квартиры определяется тем, к какой клемме подключён кабель. Один коммутатор — десятки проводов, расходящихся по квартирам.
Цифровой домофон. Все квартиры подъезда подключены к одной общей линии — всего два провода на весь стояк. Номер квартиры запрограммирован внутри самой трубки с помощью перемычек или DIP-переключателей.
Для жильца разница проста: в координатной системе «адрес» живёт в подъездном щитке, в цифровой — внутри трубки. И именно это делает перенос цифровой трубки более требовательным к аккуратности.
Что усложняет перенос цифровой трубки
Перенос трубки координатного домофона — это по сути удлинение двух проводов с соблюдением полярности. Просто и понятно. С цифровым домофоном добавляются три дополнительных фактора.
Фактор первый: перемычки. На задней стенке цифровой трубки расположены DIP-переключатели — маленькие рычажки, которые выставлены в определённую комбинацию. Эта комбинация и есть номер вашей квартиры в двоичном коде. Сдвинете один переключатель — трубка получит другой номер и перестанет реагировать на ваш звонок.
При переносе мастер фотографирует положение переключателей до демонтажа и проверяет после установки. Это обязательный этап, который в координатных системах просто отсутствует.
Фактор второй: общая линия. В цифровой системе все квартиры подъезда висят на одном кабеле. Это означает, что любая ошибка при подключении вашей трубки может повлиять на соседей. Перепутали полярность — на линии появились помехи. Плохой контакт на соединении — сигнал ослабевает для всех, кто подключён после вас.
В координатной системе ваша линия — только ваша. Ошибка при подключении влияет только на вашу квартиру. В цифровой — возможна цепная реакция.
Фактор третий: чувствительность к качеству кабеля. Цифровой сигнал требует более стабильного соединения. Плохой контакт, окислившаяся скрутка, неподходящий кабель — всё это в координатной системе даёт просто тихий звук или помехи. В цифровой — может привести к полной потере связи или сбою адресации.
Как определить тип системы в своём доме
Прежде чем планировать перенос, определите, какая система у вас.
Способ первый: посмотрите на трубку. Снимите её с базы и осмотрите заднюю стенку. Есть DIP-переключатели, перемычки, маленькие рычажки — цифровая система. Задняя стенка чистая — координатная.
Способ второй: посмотрите на провода. Откройте слаботочный щиток на этаже или загляните за трубку. Если к вашей квартире идут два тонких провода, а в щитке — коммутатор с десятками клемм — координатная. Если в щитке — один общий кабель, от которого делаются ответвления к квартирам — цифровая.
Способ третий: посмотрите на панель. Вызывная панель у подъезда иногда подсказывает. На панелях Eltis чаще всего цифровая система. Vizit, Cyfral, Eltis - координатная. Metakom — бывает и так, и так.
Способ четвёртый: спросите мастера. Позвоните на trubkadomofona.ru, назовите адрес и бренд панели — мы скажем, какая система в вашем доме.
Схема подключения цифровой трубки
Схема подключения трубки домофона при переносе в цифровой системе имеет важное отличие от координатной.
В координатной системе кабель идёт от коммутатора напрямую к трубке — индивидуальная линия.
В цифровой системе кабель — общий магистральный. От магистрали делается отвод к каждой квартире. Ваша трубка подключена к этому отводу двумя проводами. При переносе вы удлиняете именно отвод — участок от магистрали до трубки.
Полярность соблюдается обязательно. Плюс к плюсу, минус к минусу. Перепутаете — трубка не работает, и на общей линии могут появиться помехи.
Какой кабель использовать
Кабель — тот же, что и для координатных систем: КСПВ 2×0,5. Но требования к прокладке строже.
Отдельно от силовых проводов. Цифровой сигнал чувствительнее к электромагнитным помехам. Если домофонный кабель пойдёт в одной штробе с проводом 220 В — будут проблемы. Минимальное расстояние — 15 сантиметров. Пересечение — только под прямым углом.
Минимум соединений. Каждое соединение — потенциальная точка потери сигнала. В идеале — одно соединение: старый кабель с новым. Если маршрут требует двух соединений — используйте только пайку или качественные клеммники.
Без резких изгибов. Кабель КСПВ гибкий, но на поворотах под острым углом жилы могут деформироваться. На поворотах делайте плавный радиус или используйте угловые элементы кабель-канала.
Соединение проводов: ещё важнее, чем в координатной
В координатной системе посредственная скрутка даст тихий звук, но трубка будет работать. В цифровой — плохой контакт может привести к полному отказу.
Рекомендуемые способы. Пайка с термоусадкой — лучший вариант. Клеммники Wago — быстро и надёжно. Обе методики обеспечивают стабильный контакт на годы.
Нерекомендуемые способы. Скрутка без пайки — контакт ослабнет через несколько месяцев. Скрутка с изолентой — изолента разматывается, контакт окисляется.
Совместимость трубок
В цифровой системе трубки разных производителей не взаимозаменяемы. Это принципиальное отличие от координатной, где трубка Vizit прекрасно работает на коммутаторе Cyfral.
Цифровая система Eltis — только трубки Eltis. Цифровая система Cyfral — только цифровые трубки Cyfral. У каждого производителя свой протокол адресации, свои перемычки, своя логика работы.
При переносе вы можете заменить трубку на более новую модель того же бренда, но поставить трубку другого производителя не получится.
Пять правил безопасного переноса цифровой трубки
Правило первое. Сфотографируйте перемычки до снятия трубки. Или попросите мастера сделать это.
Правило второе. Не трогайте общую магистральную линию в подъезде. Работайте только с отводом внутри квартиры.
Правило третье. Используйте только кабель КСПВ 2×0,5. Никаких заменителей.
Правило четвёртое. Соединяйте провода пайкой или клеммниками. Никаких скруток с изолентой.
Правило пятое. После установки проверьте все три функции: вызов, голосовая связь, открытие замка. Если что-то не работает — первым делом проверьте полярность и положение перемычек.
Лучше доверить мастеру
Перенос трубки цифрового домофона — задача, где ошибка затрагивает не только вас. Некорректное подключение может повлиять на домофон у соседей. Восстановление настроек после самостоятельных экспериментов — отдельная и недешёвая процедура.
Мастера trubkadomofona.ru работают с цифровыми системами Eltis, Cyfral и другими каждый день. Знаем таблицы адресации, умеем читать перемычки и гарантируем, что после переноса домофон будет работать идеально — и у вас, и у соседей. Работаем по всей Москве. Оставьте заявку на сайте.
