Трубка домофона висит на своём месте, работает нормально, но провод слишком короткий. Не хватает буквально метра-двух, чтобы перевесить трубку на соседнюю стену или сдвинуть подальше от шкафа. Знакомая ситуация? Удлинить провод домофона в квартире — задача, которая кажется простой, но имеет свои подводные камни. Разберём все способы наращивания, подходящие материалы и ошибки, которых нужно избегать.
Когда нужно именно удлинение, а не полный перенос
Удлинение провода — это не то же самое, что перенос трубки. Разница в масштабе работы.
Удлинение — вы наращиваете существующий кабель на один-три метра. Трубка сдвигается на соседнюю стену, поднимается выше или опускается ниже. Маршрут кабеля короткий, работа занимает 15–20 минут.
Полный перенос — трубка переезжает в другое помещение. Кабель прокладывается от точки ввода по новому маршруту, длина линии — 5–15 метров и более. Это уже серьёзная прокладка с кабель-каналом или штробой.
Если вам нужно сдвинуть трубку на небольшое расстояние — удлинение дешевле и быстрее. Если расстояние больше трёх метров — это уже полноценный перенос с прокладкой кабеля.
Какой кабель использовать для удлинения
Нарастить провод домофонной трубки нужно тем же типом кабеля, который уже проложен. В подавляющем большинстве случаев это КСПВ 2×0,5.
КСПВ 2×0,5 — кабель слаботочный, в ПВХ-изоляции. Две медные жилы сечением 0,5 мм². Белая наружная оболочка. Предназначен для домофонов, сигнализации, видеонаблюдения.
Этот кабель продаётся в любом электротехническом магазине. Продаётся метражом — можно купить ровно столько, сколько нужно. Не нужно покупать целую бухту.
Чего нельзя использовать для удлинения:
Телефонный провод ТРП — знаменитая «лапша». Сечение жил слишком мало — 0,4 мм² или даже 0,3 мм². На коротком участке разница может быть незаметна, но сигнал ослабнет, звук станет тише, кнопка открытия может срабатывать не с первого раза.
Витая пара UTP — сетевой кабель для интернета. Восемь жил, из которых вам нужны только две. Остальные шесть — балласт. Кабель толстый, плохо помещается в маленький кабель-канал, выглядит неаккуратно. Плюс витая пара не предназначена для домофонных систем — возможны помехи.
Одножильный монтажный провод — жёсткий, ломается на изгибах. Контакт в клеммах трубки ненадёжный. Через полгода провод может отломиться в месте сгиба.

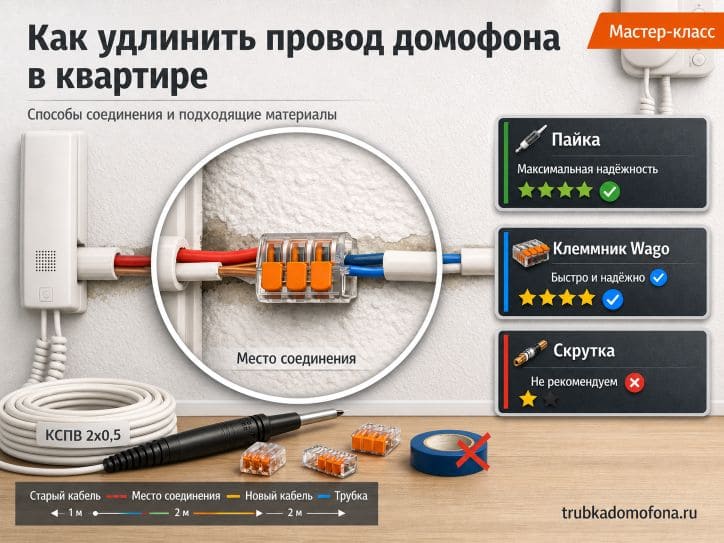

Три способа соединения проводов
Место соединения старого и нового кабеля — самое ответственное звено. Плохой контакт — и трубка начнёт работать с перебоями: тихий звук, фон, нестабильное открытие замка. Разберём три способа от лучшего к худшему.
Способ первый: пайка. Жилы старого и нового кабеля зачищаются на 10–15 мм. Скручиваются между собой. Место скрутки припаивается паяльником с использованием канифоли и припоя. После остывания соединение закрывается термоусадочной трубкой — надевается и прогревается феном или зажигалкой. Получается герметичный, прочный, долговечный контакт.
Плюсы: максимальная надёжность, контакт не окисляется, не ослабевает со временем. Минусы: нужен паяльник, припой и навыки пайки.
Способ второй: клеммники Wago. Пружинные клеммники, в которые провод вставляется и фиксируется автоматически. Зачищаете жилу на 10 мм, вставляете в отверстие клеммника — пружина зажимает провод. Второй провод — в другое отверстие того же клеммника. Готово.
Плюсы: быстро, не нужен инструмент кроме ножа для зачистки. Надёжный контакт. Легко разъединить при необходимости. Минусы: клеммник занимает место и его нужно куда-то спрятать — в кабель-канал, за плинтус или в монтажную коробку.
Способ третий: скрутка с изолентой. Жилы зачищаются, скручиваются, обматываются изолентой. Самый простой способ, не требующий никаких материалов кроме изоленты.
Плюсы: быстро и бесплатно. Минусы: контакт ослабевает через несколько месяцев. Изолента со временем теряет клейкость и разматывается. Скрутка окисляется — появляются помехи. Мы не рекомендуем этот способ даже для временного соединения.
Куда спрятать место соединения
После наращивания кабеля у вас остаётся точка, где старый провод соединён с новым. Эту точку нужно спрятать.
В кабель-канале. Если провод идёт в кабель-канале — клеммник или место пайки просто укладывается внутри короба и закрывается крышкой. Самый аккуратный вариант.
В монтажной коробке. Небольшая пластиковая коробочка (распределительная коробка), которая крепится к стене или утапливается в неё. Соединение прячется внутри, крышка закрывается. Выглядит аккуратно и профессионально.
За плинтусом. Если соединение находится у пола, его можно убрать внутрь плинтуса с кабель-каналом. Крышка защёлкивается — ничего не видно.
За мебелью. Если соединение находится за шкафом или холодильником — достаточно закрепить провода клипсами к стене. Никто не увидит.
Пошаговая инструкция по удлинению
Шаг 1. Отключите трубку — снимите её с базы. Запомните или сфотографируйте, какой провод к какой клемме подключён (полярность).
Шаг 2. Отсоедините провода от клемм трубки.
Шаг 3. К каждому проводу подсоедините отрезок нового кабеля КСПВ 2×0,5 нужной длины. Используйте пайку или клеммники. Соблюдайте соответствие: плюс к плюсу, минус к минусу.
Шаг 4. Проложите новый участок кабеля до нового места трубки. Закрепите кабель-каналом, плинтусом или клипсами.
Шаг 5. На новом месте закрепите трубку на стене — два дюбеля, два самореза.
Шаг 6. Подключите провода к клеммам трубки с соблюдением полярности.
Шаг 7. Проверьте: вызов, голосовая связь, открытие замка.
Максимальная длина провода: есть ли ограничения
Удлинить кабель домофона внутри квартиры можно практически на любое расстояние. Кабель КСПВ 2×0,5 обеспечивает стабильный сигнал на длине до 50 метров. Внутри квартиры, даже трёхкомнатной, маршрут редко превышает 20–25 метров.
Но каждое соединение — потенциальная точка потери сигнала. Поэтому лучше использовать один цельный отрезок нового кабеля от точки соединения до трубки, а не сращивать несколько коротких кусков.
Когда лучше вызвать мастера
Удлинение на полметра-метр — можно попробовать самостоятельно, если есть минимальные навыки. Но если нужно нарастить провод домофонной трубки на два метра и более, проложить кабель-канал и аккуратно всё спрятать — лучше вызвать специалиста.
