Координатный домофон — самый распространённый тип домофонной системы в жилых домах Москвы. Vizit, Cyfral, Eltis, Metakom — подавляющее большинство этих систем работают именно по координатному принципу. Если вы планируете перенос трубки координатного домофона, эта статья — ваш технический ликбез. Разберём схему подключения, расскажем про провода и объясним, как всё работает изнутри.
Принцип работы координатной системы
Название «координатная» происходит от способа адресации. Коммутатор в подъезде имеет две группы клемм — «десятки» и «единицы». Номер квартиры определяется комбинацией двух клемм. Например, квартира 45 подключена к клемме «4» в группе десятков и клемме «5» в группе единиц.
От каждой пары клемм идёт отдельный двухпроводной кабель — прямо в квартиру. Один провод — плюс, другой — минус. Эти два провода и подключаются к трубке.
Что это значит для переноса? Всё просто: вы имеете дело с двумя проводами и фиксированной полярностью. Никакого программирования, никаких перемычек, никаких цифровых протоколов. Наращиваете кабель, соблюдаете полярность, подключаете трубку — работает.
Схема подключения при переносе

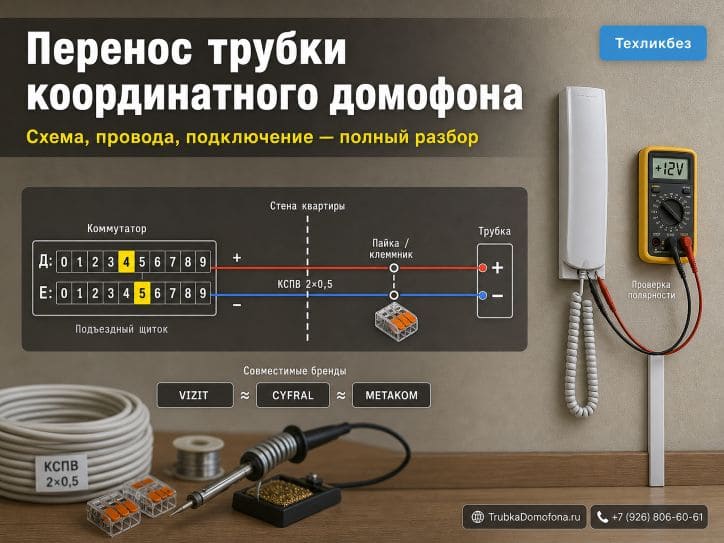

Схема подключения трубки домофона при переносе в координатной системе выглядит следующим образом.
Точка А — коммутатор. Располагается в слаботочном щитке на этаже или в подвале. От него к вашей квартире идут два провода.
Точка Б — ввод в квартиру. Провода входят в квартиру через отверстие в стене рядом с входной дверью. Иногда — через слаботочный щиток внутри квартиры.
Точка В — старое место трубки. Здесь кабель заканчивается и подключается к клеммам трубки.
Точка Г — новое место трубки. Сюда нужно протянуть кабель от точки Б или В.
При переносе мастер работает с участком от точки Б (ввод в квартиру) до точки Г (новое место). Кабель наращивается, трубка подключается на новом месте. Участок от коммутатора до ввода в квартиру не затрагивается.
Соединение старого и нового кабеля делается в точке В (старое место) или в точке Б (ввод), в зависимости от того, что удобнее по маршруту.
Полярность: почему это важно
У координатного домофона два провода — плюс и минус. На клеммах трубки они обозначаются как «+» и «−», или «1» и «2», или цветовой маркировкой.
При правильной полярности трубка работает штатно: принимает вызов, обеспечивает голосовую связь, открывает замок.
При перевёрнутой полярности трубка молчит. Звонок не проходит, кнопка открытия не работает. Физического повреждения не происходит — достаточно поменять провода местами, и всё заработает.
Как определить полярность? Мастер использует мультиметр — прибор, который показывает напряжение и его полярность. Без мультиметра можно подключить наугад и проверить: если трубка не работает — поменять провода. Но это метод проб и ошибок, и при самостоятельном переносе люди часто думают, что сломали трубку, хотя проблема только в полярности.
Какие провода использовать
Для переноса трубки координатного домофона используется кабель КСПВ 2×0,5. Разберём, что означают эти цифры.
КСПВ — кабель слаботочный, в ПВХ-изоляции. Предназначен именно для слаботочных систем: домофонов, видеонаблюдения, охранной сигнализации.
2 — количество жил. Для координатного домофона нужны ровно две: плюс и минус.
0,5 — сечение каждой жилы в квадратных миллиметрах. Этого достаточно для передачи сигнала на расстояние до 50 метров без потери качества.
Максимальная длина кабеля внутри квартиры редко превышает 20–25 метров даже в трёхкомнатных квартирах. Запас — более чем двукратный. Сигнал не ослабнет, звук не испортится, кнопка открытия будет срабатывать чётко.
Чего нельзя использовать. Телефонную «лапшу» — сечение слишком мало, сигнал затухает. Витую пару — избыточна, неудобна, не предназначена для домофонов. Одножильный монтажный провод — жёсткий, ломается на изгибах.
Способы соединения кабеля
При переносе старый кабель соединяется с новым. Место соединения — критически важный узел. Плохой контакт приведёт к помехам, тихому звуку или полной потере связи.
Пайка. Жилы зачищаются на 10–15 мм, скручиваются и припаиваются. Место пайки закрывается термоусадочной трубкой. Самый надёжный способ. Контакт держится десятилетиями.
Клеммники Wago. Пружинные клеммники, в которые провод просто вставляется и фиксируется. Быстро, надёжно, не требует пайки. Подходят для кабеля сечением 0,5 мм².
Скрутка с изолентой. Самый ненадёжный вариант. Контакт ослабевает от вибрации и перепадов температуры. Изолента со временем разматывается. Мы не используем этот способ.
Прокладка кабеля: три варианта
Кабель-канал. Пластиковый короб на стене. Быстро, чисто, подходит для готового ремонта. На светлых стенах белый кабель-канал практически незаметен.
Плинтус. Провод прячется внутри плинтуса с кабель-каналом. Идеально для горизонтальных участков вдоль пола.
Штроба. Канавка в стене, кабель укладывается внутрь и заделывается. Скрытая прокладка — провода не видно. Подходит для этапа ремонта.
Совместимость трубок в координатной системе
Большой плюс координатных систем — взаимозаменяемость трубок. Координатная трубка Vizit работает на коммутаторе Cyfral. Трубка Metakom — на коммутаторе Vizit. И наоборот. Подключение у всех одинаковое — два провода, полярность.
Это значит, что при переносе вы можете заменить трубку на любую другую координатную модель любого бренда. Хотите трубку с регулировкой громкости? Или с кнопкой отключения звука? Выбирайте любую — она подойдёт к вашей системе.
Единственное исключение — цифровые системы. Если у вас цифровой домофон (Laskomex, Keyman или Marshal) — координатная трубка не подойдёт. Но если система координатная — ограничений нет.
Что проверить после переноса
Три обязательных теста, которые мастер выполняет после установки трубки.
Вызов. Кто-то звонит с панели у подъезда — трубка должна зазвонить.
Голосовая связь. Вы снимаете трубку — должны слышать гостя. Гость должен слышать вас. Без помех, без эха, без фона.
Открытие замка. Нажимаете кнопку на трубке — замок подъездной двери должен открыться. Должен быть слышен характерный щелчок или зуммер.
Если хотя бы один тест не пройден — проблема в полярности, в соединении или в кабеле.
