Большинство домофонов в московских подъездах — координатные. Но примерно в каждом десятом доме установлена цифровая система. И если ваш домофон — цифровой, замена аудиотрубки превращается из пятиминутного дела в задачу, требующую внимания к деталям.
Цифровая трубка домофона — это не просто другая модель. Это принципиально другое устройство с другим принципом работы. Поставите координатную аудиотрубку на цифровую систему — она не заработает. Перепутаете полярность — рискуете обесточить домофон у соседей. Собьёте перемычки — звонки будут приходить не вам.
Звучит пугающе? На самом деле — ничего сверхсложного. Нужно просто понимать, как устроена цифровая система. Об этом и поговорим.
Чем цифровой домофон отличается от координатного
Разница — в принципе адресации квартир.
Координатный домофон: каждая квартира подключена к коммутатору собственной парой проводов. 80 квартир — 80 пар проводов. Номер квартиры определяется физическим расположением провода на коммутаторе.
Цифровой домофон: все квартиры подъезда подключены к одной общей двухпроводной линии. Два провода на весь подъезд. Номер квартиры «зашит» в самой аудиотрубке с помощью перемычек (джамперов). Когда гость набирает номер — по общей линии передаётся цифровой код. Каждая аудиотрубка «слушает» линию, и отвечает только та, в которой выставлен соответствующий код.

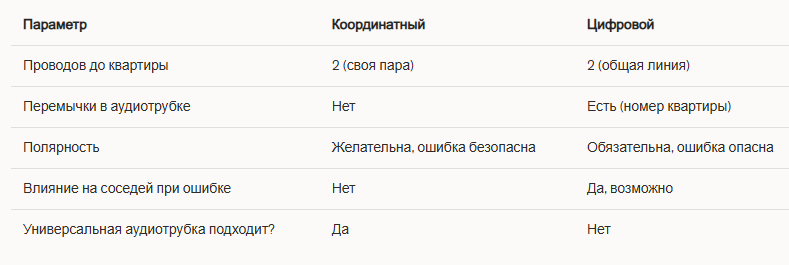

Ключевые отличия для жителя:
Как определить, что у вас цифровой домофон
Три надёжных способа.
По этажному щитку. Откройте щиток. Если к домофонному оборудованию идут всего два провода, к которым параллельно подключены все квартиры — у вас цифровая система. На координатной вы увидели бы толстый жгут из десятков пар.
По старой аудиотрубке. Вскройте корпус. Если внутри есть ряд пинов с маленькими перемычками (джамперами) — это цифровая аудиотрубка. Перемычки задают номер квартиры в двоичном коде.
По производителю. Цифровые системы в московских домах — это прежде всего отдельные модели Метаком с маркировкой «цифровой». Координатные системы — Визит, Cyfral, Элтис и большинство Метаком. Но полагаться только на бренд не стоит — лучше проверить щиток или аудиотрубку.
Почему универсальная аудиотрубка не подходит к цифровому домофону
Вопрос, который задают постоянно. Ответ — в принципе работы.
Универсальная трубка домофона рассчитана на координатные системы. Её электроника ожидает аналоговый сигнал по индивидуальной паре проводов. Она не умеет «слушать» общую цифровую линию, не умеет декодировать номер квартиры, не имеет блока перемычек.
Подключить универсальную аудиотрубку к цифровому домофону — всё равно что вставить флешку в розетку. Физически провода подсоединятся, но работать — не будет.
Для цифрового домофона нужна только специализированная аудиотрубка, предназначенная для цифровых систем конкретного производителя.
Какие аудиотрубки подходят к цифровым домофонам
Выбор значительно уже, чем для координатных систем. Но он есть.
Оригинальные аудиотрубки производителя. Каждый производитель цифровых домофонов выпускает «свои» аудиотрубки. Гарантированная совместимость — главное преимущество.
Совместимые аналоги. Аудиотрубки сторонних производителей, разработанные для конкретных цифровых систем. Их меньше, чем аналогов для координатных домофонов, но найти можно. Важно: аналог должен быть совместим именно с вашей цифровой системой. Аудиотрубка для цифрового Метаком не подойдёт к другой цифровой системе.
Что объединяет все аудиотрубки для цифровых домофонов:
- Блок перемычек (джамперов) для программирования номера квартиры
- Двухпроводное подключение к общей линии
- Обязательное соблюдение полярности
- Совместимость только с конкретным типом цифровой системы
Перемычки: как они работают и почему это важно
Перемычки — главная особенность цифровой аудиотрубки. Это маленькие замыкающие контакты на ряде пинов внутри корпуса. Каждая перемычка — один бит двоичного кода. Замкнута — единица, разомкнута — ноль. Комбинация перемычек кодирует номер вашей квартиры.
Пример: если у вас квартира №25, перемычки должны быть выставлены в комбинацию, соответствующую числу 25 в двоичной системе: 11001 (перемычки 1, 2 замкнуты; 3, 4 разомкнуты; 5 замкнута). Конкретная схема зависит от модели домофона.
Почему это критически важно:
- Неправильная комбинация — вызовы приходят не вам, а соседу. Или не приходят вообще.
- Комбинация, совпадающая с номером другой квартиры — два жителя получают один и тот же вызов. Конфликт на линии.
- Все перемычки замкнуты или все разомкнуты — аудиотрубка не работает или мешает работе линии.
Золотое правило: перед заменой аудиотрубки — сфотографируйте положение перемычек на старом устройстве. Это ваш «ключ» к правильной настройке нового.
Как заменить аудиотрубку на цифровом домофоне
Процесс сложнее, чем на координатном, но выполнимый. Важно — внимательность.
Шаг 1: Сфотографируйте перемычки.
Откройте корпус старой аудиотрубки. Найдите ряд пинов с джамперами. Сделайте крупное чёткое фото — так, чтобы было видно, какие перемычки замкнуты, какие — нет.
Шаг 2: Запомните или пометьте полярность.
На клеммах старой аудиотрубки обозначены «+» и «−». Пометьте маркером или изолентой, какой провод идёт на плюс, какой — на минус.
Шаг 3: Снимите старую аудиотрубку.
Отсоедините провода от клемм. Снимите крепёжную планку.
Шаг 4: Выставьте перемычки на новой аудиотрубке.
Воспроизведите точную комбинацию со старого устройства. Сверяйтесь с фотографией. Каждый джампер — на своём пине, в своём положении.
Шаг 5: Подключите провода.
Строго по полярности. Плюс к плюсу, минус к минусу. На цифровых системах перепутанная полярность — не мелочь. Аудиотрубка может «заглушить» общую линию, и домофон перестанет работать у нескольких квартир.
Шаг 6: Проверьте.
Тестовый вызов с подъездной панели. Звонок, голос, кнопка открывания. Если всё работает — вы справились. Если нет — перепроверьте перемычки и полярность.
Что может пойти не так
Сценарий 1: Перепутали полярность.
Симптом: аудиотрубка молчит. У соседей — тоже проблемы с домофоном.
Решение: немедленно отключите аудиотрубку (снимите провода с клемм). Подключите заново, поменяв провода местами. Проверьте, восстановилась ли работа у соседей.
Сценарий 2: Сбились перемычки.
Симптом: звонки приходят на другой номер квартиры. Или не приходят вообще.
Решение: сверьте комбинацию перемычек с фотографией. Исправьте.
Сценарий 3: Фото перемычек нет, старая аудиотрубка сломалась.
Симптом: вы не знаете, как выставить перемычки.
Решение: вызовите мастера. Он вычислит правильную комбинацию по номеру вашей квартиры и документации на домофонную систему. Самостоятельный подбор методом перебора — долго и рискованно.
Сценарий 4: Купили координатную аудиотрубку вместо цифровой.
Симптом: не работает совсем. Ни звонка, ни звука.
Решение: купить правильную — для цифровой системы вашего домофона.
Почему для цифрового домофона лучше вызвать мастера
Мы честно описали весь процесс замены — он выполним самостоятельно. Но для цифровых систем рекомендуем вызвать специалиста. Причины:
Перемычки. Ошибка в одном джампере — и аудиотрубка работает неправильно. Мастер знает таблицы кодирования и выставит комбинацию за минуту.
Полярность. Цена ошибки — не «ваша аудиотрубка молчит», а «домофон у половины подъезда перестал работать». Мастер подключит правильно с первого раза.
Диагностика. Если после замены что-то не работает — обрыв провода трубки домофона, проблема на общей линии, сбой в коммутаторе — мастер определит причину мультиметром.
Гарантия. Мастер отвечает за результат. Что-то пошло не так — приедет и исправит.
Где купить аудиотрубку для цифрового домофона в Москве
Аудиотрубки для цифровых систем менее распространены в рознице, чем модели для координатных домофонов. Искать стоит:
- На специализированных сайтах. Убедитесь, что модель совместима с вашей системой.
- На trubkadomofona.ru. У нас есть аудиотрубки для всех типов домофонов, включая цифровые. Можно купить отдельно или заказать с установкой.
- С доставкой от мастера. Самый удобный вариант: мастер привезёт совместимую аудиотрубку, выставит перемычки и подключит.
Оставьте сложности профессионалу
Цифровой домофон — система, где мелочей не бывает. Полярность, перемычки, совместимость — три точки, в каждой из которых можно ошибиться.
Оставьте заявку на trubkadomofona.ru. Мастер приедет, определит тип системы, подберёт совместимую аудиотрубку, выставит перемычки, подключит с правильной полярностью и проверит каждую функцию при вас.
Работаем по всей Москве, без выходных, с гарантией. Быстро, профессионально, без риска для вашего домофона и соседских.
Цифровой домофон — не повод для паники. Это повод для правильного мастера.
