Всё работает: звонок раздаётся, голос собеседника слышен чётко, связь отличная. Но в момент, когда нужно открыть дверь подъезда — нажимаете кнопку и... ничего. Замок молчит. Нажимаете сильнее — тишина. Давите двумя пальцами — иногда срабатывает, иногда нет.
Кнопка открывания — самый нагруженный элемент аудиотрубки. Вы нажимаете её каждый день, несколько раз. За годы ресурс исчерпывается. Возникает логичный вопрос: можно ли заменить только кнопку, не меняя всю трубку домофона? Технически — да. Практически — есть нюансы. Разберём честно.
Как устроена кнопка открывания

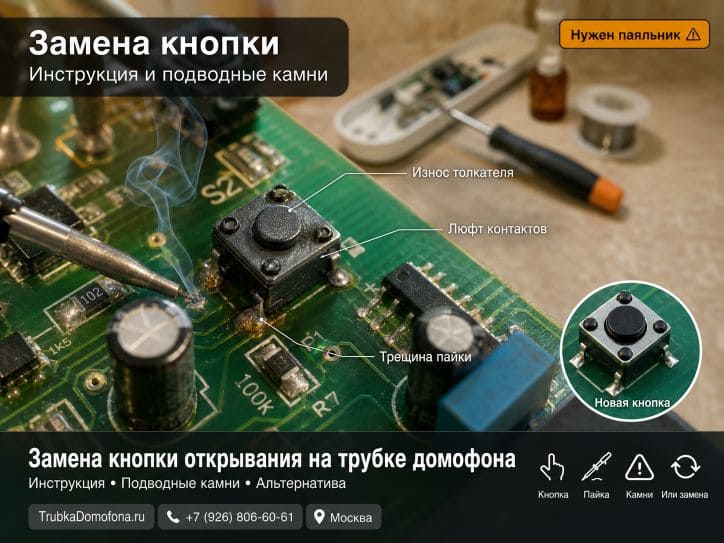

Кнопка открывания на аудиотрубке — микропереключатель, припаянный к электронной плате. При нажатии он замыкает цепь, и по проводам уходит сигнал на подъездный коммутатор, который открывает электромагнитный замок двери.
Конструкция:
- Пластиковый толкатель (то, на что вы нажимаете пальцем)
- Возвратная пружина или упругий механизм
- Контактная группа (два металлических контакта, которые замыкаются при нажатии)
- Точки пайки на плате
Когда любой из этих элементов выходит из строя — кнопка перестаёт работать. Трубка домофона не открывает дверь, хотя всё остальное функционирует нормально.
Почему кнопка ломается
Механический износ. Самая частая причина. Каждое нажатие — это микроскопическое истирание контактов и деформация пружины. После нескольких тысяч нажатий контакты стираются до состояния, когда замыкание происходит не при каждом нажатии.
Окисление контактов. Внутри кнопки два металлических контакта. Со временем они покрываются окислом — тонким слоем, который не пропускает ток. Кнопка нажимается, механика работает — но электрического замыкания нет.
Трещина пайки. Кнопка припаяна к плате. От вибраций и нагрузок пайка может треснуть. Визуально кнопка на месте, контакты внутри целые — но электрический контакт между кнопкой и платой нарушен.
Поломка толкателя. Пластиковая деталь, на которую давит палец, ломается или деформируется. Нажатие не передаётся на контактную группу.
Можно ли заменить только кнопку
Технически — да. Но вот что для этого нужно.
Найти подходящую кнопку. Микропереключатель должен совпадать по:
- Размеру (длина, ширина, высота)
- Расстоянию между выводами (ножками для пайки)
- Усилию нажатия
- Типу крепления на плате
Проблема: производители аудиотрубок используют разные кнопки. Единого стандарта нет. Кнопка от аудиотрубки Визит не подойдёт к Cyfral. Иногда даже кнопки от разных моделей одного производителя — разные.
Иметь паяльное оборудование. Кнопка припаяна к плате. Для замены нужен:
- Паяльник (желательно с тонким жалом)
- Припой
- Флюс
- Оловоотсос или оплётка для снятия старого припоя
Уметь паять. Контактные площадки на плате аудиотрубки — маленькие. Перегреете — оторвёте площадку. Недогреете — холодная пайка, контакт ненадёжный. Капнете припоем на соседнюю дорожку — короткое замыкание.
Итого: замена кнопки открывания на трубке домофона требует конкретной запчасти, специального инструмента и навыков пайки. Для человека с опытом радиоэлектроники — задача выполнимая. Для остальных — рискованное мероприятие.
Пошаговая инструкция (для тех, кто решил попробовать)
Если у вас есть паяльник, нужная кнопка и уверенность в своих силах — вот порядок действий.
Шаг 1: Снимите аудиотрубку со стены.
Отсоедините провода от клемм. Пометьте полярность.
Шаг 2: Разберите корпус.
Открутите шурупы или отщёлкните защёлки. Извлеките плату.
Шаг 3: Найдите кнопку на плате.
Обычно она расположена на лицевой стороне, в месте, совпадающем с отверстием на корпусе для толкателя.
Шаг 4: Выпаяйте старую кнопку.
Переверните плату. Найдите точки пайки кнопки (обычно два или четыре вывода). Нагрейте паяльником, уберите припой оловоотсосом. Аккуратно извлеките кнопку.
Шаг 5: Впаяйте новую кнопку.
Вставьте новый микропереключатель в отверстия. Убедитесь, что он сидит ровно и толкатель совпадает с отверстием в корпусе. Припаяйте каждый вывод.
Шаг 6: Проверьте перед сборкой.
Мультиметром проверьте: при нажатии кнопки контакты замыкаются (сопротивление около нуля). При отпускании — размыкаются (бесконечность).
Шаг 7: Соберите корпус и подключите.
Установите плату, закройте корпус, повесьте аудиотрубку, подключите провода. Тестовый вызов — проверьте кнопку.
Подводные камни, о которых не пишут в инструкциях
Камень 1: Кнопку найти сложнее, чем кажется.
Вы идёте в радиомагазин и просите «кнопку для домофонной аудиотрубки». Продавец смотрит на вас с недоумением. Потому что это не стандартная деталь — это конкретный микропереключатель с конкретными параметрами. Без точного названия или образца — подбор на глаз.
Камень 2: Плата может не пережить замену.
Платы в бюджетных аудиотрубках — тонкие, хрупкие. При выпаивании кнопки перегрев может оторвать медную дорожку. После этого плата — на выброс.
Камень 3: Проблема может быть не в кнопке.
Вы заменили кнопку — а дверь всё равно не открывается. Потому что причина была не в механике кнопки, а в плате: сгоревший транзистор или диод в цепи управления замком. Вы потратили время на замену кнопки, а нужна замена всей аудиотрубки.
Камень 4: Стоимость «ремонта» приближается к стоимости замены.
Паяльник, припой, флюс, оловоотсос, сама кнопка, ваше время на поиск и работу. Сложите всё это — и сравните со стоимостью новой аудиотрубки с установкой. Часто замена выходит дешевле.
Когда замена кнопки оправдана
Справедливости ради — бывают ситуации, когда ремонт имеет смысл.
Аудиотрубке меньше двух лет. Устройство почти новое, все остальные компоненты в отличном состоянии. Менять целиком — расточительно. Замена кнопки продлит жизнь аудиотрубки на годы.
У вас есть навыки пайки. Вы паяете регулярно, у вас есть инструмент, процесс не вызывает затруднений. Для вас замена кнопки — 15 минут несложной работы.
Кнопка легкодоступна. Некоторые модели аудиотрубок имеют кнопку на разъёме — не припаянную, а вставленную в колодку. Замена — без пайки, просто выдернуть старую и вставить новую.
Когда лучше заменить аудиотрубку целиком
В большинстве остальных случаев. И вот почему.
Аудиотрубке больше 5 лет. Даже если вы замените кнопку — через полгода потребует замены динамик. Потом окислятся контакты. Потом треснет корпус. Ремонт трубки домофона по частям — бесконечный цикл.
Нет опыта пайки. Риск повредить плату — высокий. Результат непредсказуем. Проще и дешевле — новая аудиотрубка.
Не удаётся найти кнопку. Поиск подходящего микропереключателя может занять дни. Новая трубка домофона устанавливается за 15 минут.
Хотите гарантию. Самостоятельная пайка — без гарантии. Новая аудиотрубка от мастера — с гарантией на устройство и работу.
Хотите улучшить функционал. Старая аудиотрубка — без регулировки громкости, без индикатора. Новая — с трубкой домофона с регулировкой громкости и индикатором вызова. Раз уж менять кнопку — почему бы не обновить всё устройство?
Наша рекомендация
Замена кнопки открывания на трубке домофона — процедура возможная, но нецелесообразная в большинстве случаев. Это как менять колесо на автомобиле, у которого уже гниёт кузов: технически можно, практически — бессмысленно.
Если кнопка сломалась — скорее всего, аудиотрубке пора на покой. Новое устройство — это новая кнопка, новый динамик, новый микрофон, новый корпус и новая электроника. И гарантия.
