Координатный домофон — самый распространённый тип подъездной домофонной системы в Москве. Vizit, Cyfral, Metakom, Eltis — все эти бренды выпускают координатное оборудование. Если вы живёте в панельной девятиэтажке, кирпичном доме или практически любом здании, построенном с 80-х по 2010-е годы — с вероятностью 85% в вашем подъезде стоит именно координатный домофон.
И когда аудиотрубка выходит из строя — важно понимать, что значит «координатный», какая трубка домофона к нему подходит и как правильно её подключить. Разберём всё по порядку.
Что такое координатный домофон и как он работает

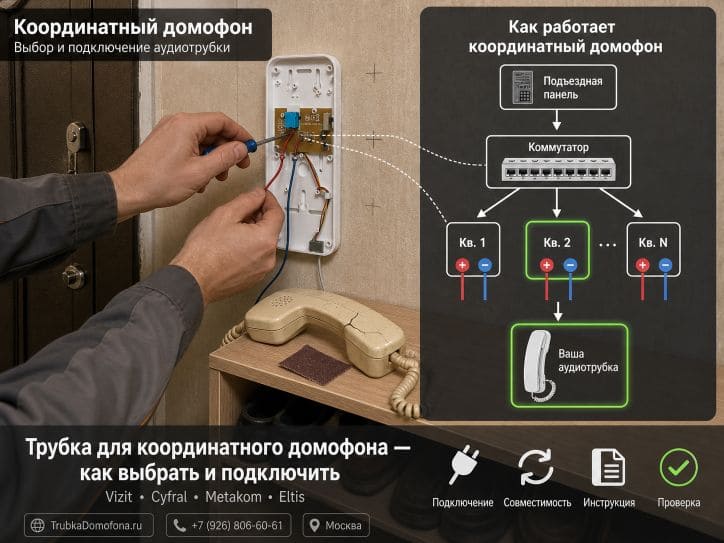

Координатный домофон — система, в которой каждая квартира подключена к общему коммутатору собственной, индивидуальной парой проводов. Коммутатор — это пластиковый блок с платой в этажном щитке 1 этажа или подвале, к которому сходятся десятки кабелей — по одной паре от каждой квартиры.
Как работает вызов:
- Гость набирает номер квартиры на подъездной панели
- Панель передаёт команду на коммутатор
- Коммутатор находит пару проводов, ведущих к нужной квартире
- По этим проводам отправляется сигнал вызова — аудиотрубка звонит
- Вы снимаете аудиотрубку — устанавливается голосовая связь по тем же двум проводам
- Нажимаете кнопку открывания — по тем же двум проводам уходит сигнал на открытие замка
Почему «координатный»: название происходит от принципа адресации. Номер квартиры определяется «координатами» — позицией проводов на коммутаторе (номер единиц и номер десятков). Отсюда и название.
Главное преимущество для жителя: простота. Два провода — два контакта. Никаких перемычек, никакого программирования. Подключил аудиотрубку — работает.
Как определить, что у вас координатный домофон
Три быстрых способа.
Способ 1: По этажному щитку. Откройте щиток на вашем этаже. Если от коммутатора расходится толстый жгут цветных проводов — каждая пара к отдельной квартире — у вас координатная система. Это самый надёжный признак.
Способ 2: По старой аудиотрубке. Вскройте корпус. Если внутри нет перемычек (маленьких джамперов на пинах) — координатная. Только два провода на клеммах и простая плата.
Способ 3: По подъездной панели. На панели написан бренд: Vizit, Cyfral, Metakom (бывает цифровой) или Eltis. Все они выпускают координатные системы — это подавляющее большинство установленного в Москве оборудования.
Какие аудиотрубки подходят к координатному домофону
Выбор — широкий. Это главное преимущество координатных систем: рынок аудиотрубок для них огромен.
Специализированные аудиотрубки для конкретного бренда.
Каждый производитель выпускает «свои» аудиотрубки:
Плюс: стопроцентная совместимость с «родным» коммутатором. Минус: если в подъезде сменят домофон на другой бренд — аудиотрубка может не подойти.
Аналоги.
Аудиотрубки сторонних производителей, совместимые с координатными системами. Десятки моделей, разный функционал и качество. Некоторые — лучше оригинала.
Универсальная координатная трубка домофона.
Наша рекомендация. Одна модель, которая работает с Визит, Cyfral, Метаком и Элтис. Не нужно точно знать бренд домофона. Подключили — работает.
На что обращать внимание при выборе
Совместимость. Главный параметр. Убедитесь, что аудиотрубка предназначена для координатных систем. Если на упаковке написано «для цифровых домофонов» — не покупайте: это другой тип, несовместимый с координатным.
Качество динамика. От него зависит, будете ли вы слышать собеседника чётко или переспрашивать три раза. Дешёвые аудиотрубки экономят на динамике — и это заметно с первого разговора.
Трубка домофона с регулировкой громкости. Очень полезная функция. Ночью убавить, чтобы не вздрагивать от звонка. Днём прибавить, чтобы слышать из дальней комнаты. На базовых моделях регулировки нет — громкость фиксированная.
Трубка домофона с индикатором вызова. Световой сигнал при входящем звонке. Полезно, если в квартире шумно, вы в наушниках или пылесосите — мигающий светодиод привлечёт внимание, даже если звук не слышен.
Кнопка открывания. Должна нажиматься с чётким тактильным откликом. «Ватная» кнопка — признак дешёвой конструкции, которая быстро износится.
Цвет аудиотрубки. Сейчас на рынке множество вариантов цветовых решений - можно подобрать к своему дизайну. Многим нравятся черные трубки домофонов - бывают и координатные и цифровые.
Как подключить аудиотрубку к координатному домофону
Подключение — максимально простое. Вот пошаговая инструкция.
Что нужно:
- Новая совместимая аудиотрубка
- Крестовая отвёртка
- Нож или наждачная бумага (для зачистки контактов)
Шаг 1: Снимите старую аудиотрубку.
Откройте корпус, отсоедините провода от клемм. Открутите крепёжную планку (базу) от стены. Если планка новой аудиотрубки совпадает со старыми отверстиями — отлично, сверлить не придётся.
Шаг 2: Подготовьте провода.
Зачистите концы на 5–7 мм. Если видите зеленоватый или белёсый налёт на контактах — это окисел, снимите его. Чистый контакт — залог хорошего звука и стабильной работы.
Шаг 3: Установите крепёжную планку.
Приложите к стене, отметьте точки крепления. Просверлите отверстия (если нужно), вставьте дюбели, прикрутите планку.
Шаг 4: Подключите провода.
Два провода — две клеммы. На аудиотрубке обычно обозначены «+» и «−». Подключите соответственно. Если не знаете полярность проводов — подключите как есть. Не работает? Поменяйте местами. На координатных системах перепутанная полярность безопасна — аудиотрубка просто не работает, пока не подключите правильно.
Шаг 5: Закрепите аудиотрубку на планку.
Шаг 6: Проверьте.
Попросите кого-нибудь позвонить с подъездной панели. Проверьте:
- Звонок — раздаётся?
- Голос — слышно в обе стороны?
- Кнопка — дверь открывается?
Всё работает — готово. Весь процесс: 10–15 минут.
Ошибки, которых лучше избежать
Купили аудиотрубку для цифрового домофона. Не работает на координатном. Деньги потрачены впустую. Перед покупкой почитайте внимательно описание товара: должно быть четко указано «для координатных систем» и перечислены совместимые бренды (Vizit, Cyfral, Metakom, Eltis).
Не зачистили контакты. Окислившиеся провода = плохой контакт = тихий звук, хрипы, фон. Тридцать секунд зачистки экономят часы разочарования.
Перетянули провод при демонтаже. Дёрнули старую аудиотрубку слишком резко — провод оборвался внутри стены. Теперь нужен не просто подключение, а ремонт скрытой проводки. Снимайте аккуратно.
Просверлили новые отверстия, попав в провод. Провода домофонной линии и электропроводка могут проходить рядом. Прежде чем сверлить — убедитесь, что в стене ничего нет. Или используйте старые отверстия.
Когда лучше вызвать мастера
Самостоятельная замена подходит для простых случаев: провода целые, совместимость понятна, опыт есть. Но есть ситуации, когда без профессионала не обойтись:
- Обрыв провода трубки домофона в стене. Подключили — тишина. Полярность правильная, контакты чистые, а аудиотрубка молчит. Значит, обрыв. Мастер найдёт место повреждения мультиметром и восстановит линию.
- Не знаете тип домофона. Логотип стёрся, в щиток лезть не хотите. Мастер определит за минуту.
- После ремонта провода обрезаны. Строители постарались. Мастер нарастит кабель или проложит новый от щитка.
- Хотите гарантию. Мастер отвечает за результат — если что-то не так, приедет и исправит.
Преимущества координатной системы для жителя
Координатный домофон — это простота и надёжность:
- Лёгкая замена аудиотрубки. Два провода, две клеммы, 15 минут работы. Никаких перемычек и программирования.
- Широкий выбор аудиотрубок. Десятки моделей — от бюджетных до продвинутых. Универсальные работают с любым координатным домофоном.
- Независимость от соседей. У каждой квартиры своя линия. Если ваша аудиотрубка сломалась — у соседей всё работает. И наоборот.
- Низкая стоимость замены. Аудиотрубки для координатных систем — самые доступные на рынке и значительно дешевле цифровых трубок.
Закажите аудиотрубку с установкой
Не хотите разбираться с проводами, полярностью и совместимостью? Не нужно.
Оставьте заявку на trubkadomofona.ru. Мастер приедет с набором аудиотрубок для координатных домофонов — универсальные, для Визит, Cyfral, Метаком, Элтис. Определит ваш тип системы, подберёт модель, подключит и проверит при вас.
Работаем по всей Москве, без выходных, с гарантией. Быстро, аккуратно, надёжно.
Координатный домофон — самый простой в обслуживании. А с нашей помощью — ещё проще.
